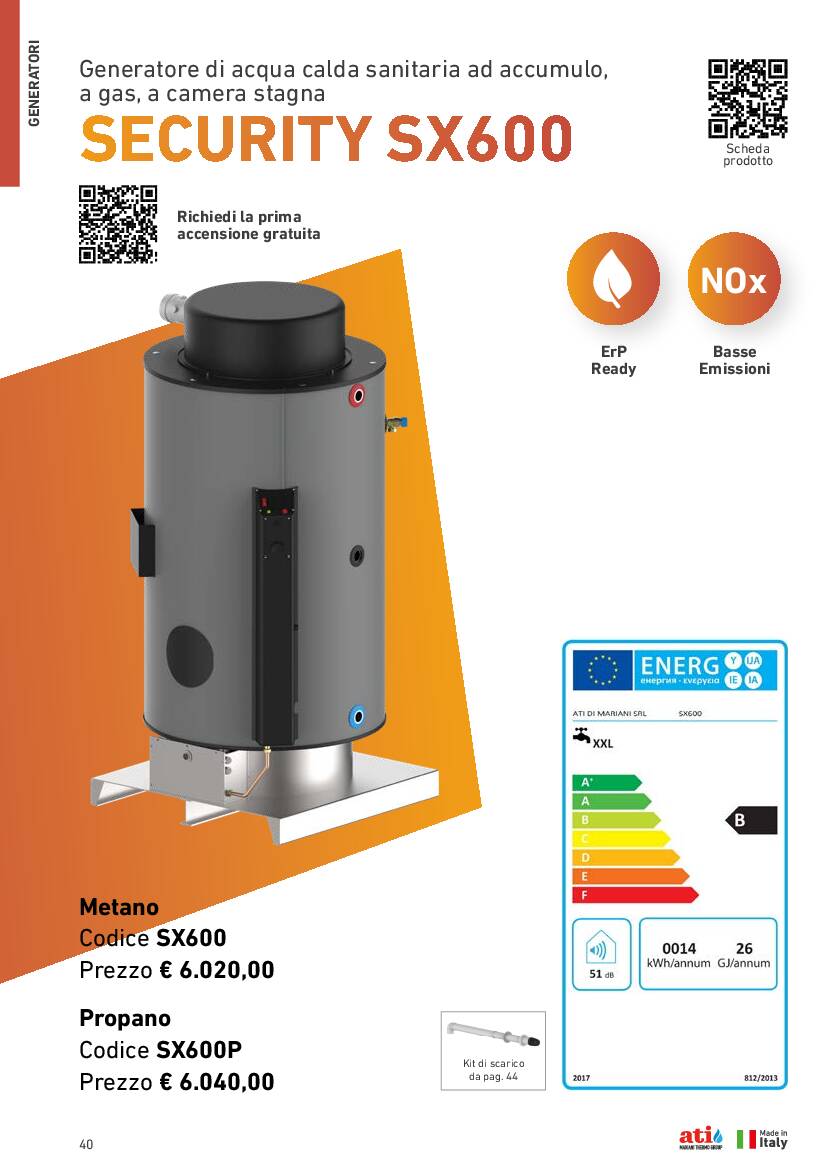

Scaldacqua a camera stagna uso industriale

SX600

T utilizzo 38°C - T ingresso 10°C - T accumulo 80°C

tempo di riscaldamento

116 min

tempo di riscaldamento
(ΔT= 70°C)

N° docce durata: 5 min portata: 8 l/min

x 50

N° docce durata: 5 min portata: 8 l/min

N° lavabi durata: 3 min portata: 6 l/min

x 69,5

N° lavabi durata: 3 min portata: 6 l/min

N° lavabi durata: 10 min portata: 6 l/min

x 21

N° lavabi durata: 10 min portata: 6 l/min

N° lavabi cucina durata: 10 min portata: 12 l/min

x 10,5

N° lavabi cucina durata: 10 min portata: 12 l/min

N° vasche da bagno contenuto: 170 l

x 7,5

N° vasche da bagno contenuto: 170 l

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

  • camera di combustione stagna
  • tiraggio forzato
  • serbatoio vetroporcellanato internamente (protezione da corrosione con anodo di magnesio)
  • accensione elettronica con rilevazione di fiamma a ionizzazione
  • termostati di regolazione temperatura e sicurezza acqua
  • bruciatore multigas (metano o propano) in acciaio inox
  • alto rendimento
  • installazione a pavimento
  • calotta fumi orientabile per una facile installazione
  • possibilità di diverse configurazioni di scarico fumi (coassiale orizzontale o verticale, sdoppiato); è obbligatorio utilizzare kit di scarico originali forniti dal costruttore
  • isolamento in poliuretano espanso a cellule chiuse (spessore 50 mm)

Componenti

  1. Valvola di sicurezza da sovrapressione montata di serie

  2. Pressostato sicurezza fumi

  3. Controllo fiamma

  4. Valvola gas

  5. Flangia di ispezione e pulizia calcio e anodo di magnesio per protezione dalla corrosione

  6. Serbatoio in lamiera di prima scelta (spessore 2.5 e 4 mm) con trattamento interno di doppia smaltatura

  7. Pannello strumenti (termometro, termostato regolazione acqua, termostato sicurezza temperatura acqua)

  8. Calotta di estrazione fumi

Specifiche

Capacità nominale serbatoio L 560
Peso a vuoto kg 248
Peso a pieno kg 833
Portata termica nominale [Qn] kW 23,0
Potenza termica nominale [Pn] kW 21,0
Ossido di azoto [NOx] ppm 13
Emissioni di ossidi d'azoto [NOx] mg/kWh 24
Rumorosità dB(A) 51
Rendimento % 92
Pressione massima acqua kPa (bar) 600 (6)
Classe di efficienza energetica B
Profilo di carico XXL
Consumo annuo di en. elettrica [AEC] kWh 14
Consumo annuo di gas [AFC] GJ 26
Consumo gas [G20 metano] mc/h 2,4
Consumo gas [G31 propano] kg/h 1,8
Acqua miscelata a 40° [V40] L 945
T fredda °C 10
T accumulo °C 70
Produzione in continuo [ΔT=25°C] l/h 730
Produzione in continuo [ΔT=50°C] l/h 360
Tempo di riscaldamento [ΔT=25°C] min 48
Tempo di riscaldamento [ΔT=50°C] min 96
Quantità d’acqua unico prelievo [ΔT=25°C] L 1.404
Quantità d’acqua unico prelievo [ΔT=50°C] L 702
Caratteristiche elettriche V/Hz 230V / 50Hz / 51w
Dimensioni (l x p x h) mm 920x920x1927
Entrata acqua fredda [F] in 1 e 1/4
Uscita acqua calda [C] in 1 e 1/4
Ingresso gas [G] in 1/2
Ricircolo [R] in 1 e 1/4
Pz. Imballo 2
Peso Imballo Kg 9 + 261
Dimensioni Imballo [l x p x h] mm (980x980x1800) , (670x670x260)

Dimensioni

Downloads

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

AKIT21

Kit di scarico coassiale orizzontale Ø60 / 100
C1

Contenuto

  • Tubo Ø100 x 640 M/M
  • Tubo Ø60 x 700 M/M
  • Guarnizione Ø60
  • Guarnizione Ø100
  • Guarnizione calotta
  • Rosone in silicone Ø100
  • Molla centraggio Ø60 / 100
  • Terminale Aspirazione/ Scarico Ø60 / 100
  • Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AIPC10 Prolunga coassiale M/F con bicchiere Ø60/100 L=1000
AIPC05 Prolunga coassiale M/F con bicchiere Ø60/100 L=500
AICC45 Curva coassiale M/F con bicchiere Ø60/100 a 45°
AICC90 Curva coassiale M/F con bicchiere Ø60/100 a 90°
AKIT23

Kit di scarico coassiale verticale Ø60 / 100
C3

Contenuto

  • Curva Ø60 a 90°
  • Curva Ø100 a 90°
  • Guarnizione Ø60
  • Guarnizione Ø100
  • Tubo Ø100 x 1000 M/M
  • Tubo Ø60 x 1000 M/M
  • Terminale Aspirazione/ Scarico

Dimensioni e limiti d'utilizzo

AKIT24

Kit di scarico coassiale verticale Ø80 / 125
C3

Contenuto

  • Raccordo a Tee con maggiorazione Ø80 / 125
  • Tappo con scarico condensa
  • Tubo Ø80 x 1000 M/M
  • Tubo Ø125 x 1000 M/M
  • Guarnizione EPDM Ø80
  • Guarnizione EPDM Ø125
  • Anello di centraggio Ø80 / 125
  • Fascetta di tenuta Ø125
  • Terminale scarico fumi con aspirazione
  • Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AIPC10 Prolunga coassiale M/F con bicchiere Ø60/100 L=1000
AKIT24-01 Curva coassiale Ø80/125 a 45° Inox/Inox
AIPC05 Prolunga coassiale M/F con bicchiere Ø60/100 L=500
AKIT24-02 Prolunga coassiale Ø80/125 L=500 Inox/Inox
AKIT24-03 Prolunga coassiale Ø80/125 L=1000 Inox/Inox
AKIT24-04 Collare a muro regolabile Ø125 Inox
AKIT26

Kit di scarico doppia parete verticale Ø80 / 130
B5

Contenuto

  • Raccordo a Tee con maggiorazione Ø80 / 130
  • Maggiorazione Ø60 - Ø80
  • Tappo con scarico condens Ø80
  • Tubo Ø80 x 1000 M/F
  • TUBO Ø130 x 1000 M/M
  • Guarnizione Ø80
  • Terminale scarico fumi
  • Flangia con griglia aspirazione
  • Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AKIT26-01 Prolunga coassiale Ø80/130 L=500 Inox/All
AKIT26-02 Prolunga coassiale Ø80/130 L=1000 Inox/All
AKIT26-03 Curva coassiale Ø80/130 a 45° Inox/All
AKIT26-04 Collare a muro regolabile Ø130 Inox
AKIT25

Kit di scarico monoparete orizzontale Ø80
B5

Contenuto

  • Maggiorazione Ø60 - Ø80
  • Tubo Ø80 x 100 M/F
  • Guarnizione Ø80
  • Terminale scarico fumi
  • Flangia con griglia aspirazione
  • Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AKIT25-01 Prolunga Ø80 L=500 Inox
AKIT25-02 Prolunga Ø80 L=1000 Inox
AKIT25-03 Curva Ø80 a 45° Inox
AKIT25-04 Curva Ø80 a 90° Inox
AKIT22

Kit di scarico sdoppiato orizzontale Ø80 / 80
C4,C5,C8

Contenuto

  • Tubo Ø80 x 100 M/M
  • Riduzione Ø100 / 80 M/M
  • Guarnizione Ø80
  • Terminale aspirazione Ø80
  • Terminale scarico fumi Ø80
  • Guarnizione calotta
  • Rosone in silicone Ø80
  • Tubo Ø80 x 60 M/M con prelievo fumi
  • Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
A.I.PR802 Prolunga con bicchiere Ø80 L=250
A.I.PR805 Prolunga con bicchiere Ø80 L=500
A.I.PR80 Prolunga con bicchiere Ø80 L=1000
A.I.CV804 Curva M/F con bicchiere Ø80 a 45°
A.I.CV809 Curva M/F con bicchiere Ø80 a 90°
