Chauffe-eau à gaz à chambre étanche usage domestique

Cliquez sur une image pour ouvrir la galerie

SX080

T usage 38°C - T entrée 10°C - T réservoir 70°C

69 min

Temps de réchauffer
(ΔT= 60°C)

x 6,5

N° douches de durée: 5 min débit: 8 l/min

x 9

N° lavabos durables: 3 min débit: 6 l/min

x 2,5

N° lavabos durables: 10 min débit: 6 l/min

x 1,5

N° durabilité des éviers de cuisine: 10 min pdébit: 12 l/min

x 1

N° contenu des baignoires: 170 l

Demande d'information

Formulaire de demande d'information

Veuillez remplir le formulaire dans chaque champ.

Aperçu

chambre de combustion étanche
tirage forcé
réservoir émaillé à l'intérieur (protection anticorrosion avec anode en magnésium)
allumage électronique avec détection de flamme par ionisation
thermostats de régulation de température et de sécurité de l'eau
brûleur multigaz (méthane ou GPL) en acier inoxydable
Haute performance
pose murale
hotte anti-fumée réglable pour une installation facile
possibilité. de différentes configurations d'évacuation des fumées (coaxiale horizontal ou vertical, divisé); il est obligatoire d'utiliser des kits d'échappement d'origine fournis par le constructeur
Kit de conversion GPL fourni en standard
isolation en mousse de polyuréthane à cellules fermées

Composants

Installation murale
Pressostat de sécurité
Contrôle de la flamme
Tableau de commande (thermomètre, thermostat de réglage eau, thermostat de sécurité de température d'eau)
Groupe de sécurité hydraulique EN 1487
Trappe de visite et nettoyage et anode au magnésium pour protection contre la corrosion
Réservoir en tôle de première choix (épaisseur 2,5 mm) avec traitement interne double émaillage
Tourelle évacuation fumées

Caractéristiques

Capacité nominal réservoir	L	75
Poids à vide	kg	52
Poids en charge	kg	127
Débit thermique nominal [Qn]	kW	5,0
Puissance thermique nominal [Pn]	kW	4,3
Oxyde d'azote [NO_x]	ppm	15
Émissions d'oxyde d'azote [NO_x]	mg/kWh	26
Bruit	dB(A)	45
Rendement	%	91
Pression d’eau maximale	kPa (bar)	600 (6)
Classe d'efficacité énergétique		A
Profil de charge		M
Consommation d'électricité par an [AEC]	kWh	8
Consommation gaz par an [AFC]	GJ	7
Consommation gaz [G20 méthane]	mc/h	0,52
Consommation gaz [G31 propane]	kg/h	0,39
Eau mélangée à 40° [V40]	L	96
T froide	°C	10
T réservoir	°C	70
Débit en continu [ΔT=25°C]	l/h	157
Débit en continu [ΔT=50°C]	l/h	78
Temps de chauffage [ΔT=25°C]	min	29
Temps de chauffage [ΔT=50°C]	min	58
Quantité d'eau dans un seul soutirage [ΔT=25°C]	L	180
Quantité d'eau dans un seul soutirage [ΔT=50°C]	L	90
Caractéristiques électriques	V/Hz	230V / 50Hz / 26w
Dimensions (l x p x h)	mm	462,8x479x1047
Entrée eau froide [F]	in	1/2 M
Sortie eau chaude [C]	in	1/2 M
Entrée gaz [G]	in	3/8
Sortie fumées [F]	Ø	38/60 mm
Pce. emballage		1
Poids emballage	Kg	58
Dimensions emballage [l x p x h]	mm	530x530x1120

Taille

Télécharger

DWG SX080

Installation manual, of use and maintenance.

Datasheet SX080

Certificat EN-89-2015

SX080 - ERP

évacuation fumées

La chaudière est livrée sans kit d'échappement. Le tableau suivant présente les kits disponibles pour cet appareil.
Utilisez uniquement les kits d'origine fournis par le fabricant (à acheter séparément selon le type d'échappement prévu).

ASKITSO

Kit terminal concentrique horizontal Ø38 / 60
C1

Contenu

Manchon avec joint Ø38 x 40
Manchon avec joint Ø60 x 75
Rondelle à griffe
Joint Ø60 x 75
Joint Ø38 x 40
Rosace Ø60
Terminal Ø40
Élément droit Ø38 x 1000 M/M
Élément droit Ø60 x 930 M/M

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	ASDC609	Coude concentrique avec manchon et joint Ø38/60 à 90°
	A.S.DC604	Coude concentrique avec manchon et joint Ø38/60 à 45°
	A.S.PC100	Élément droit concentrique avec manchon et joint Ø38/60 L= 1000

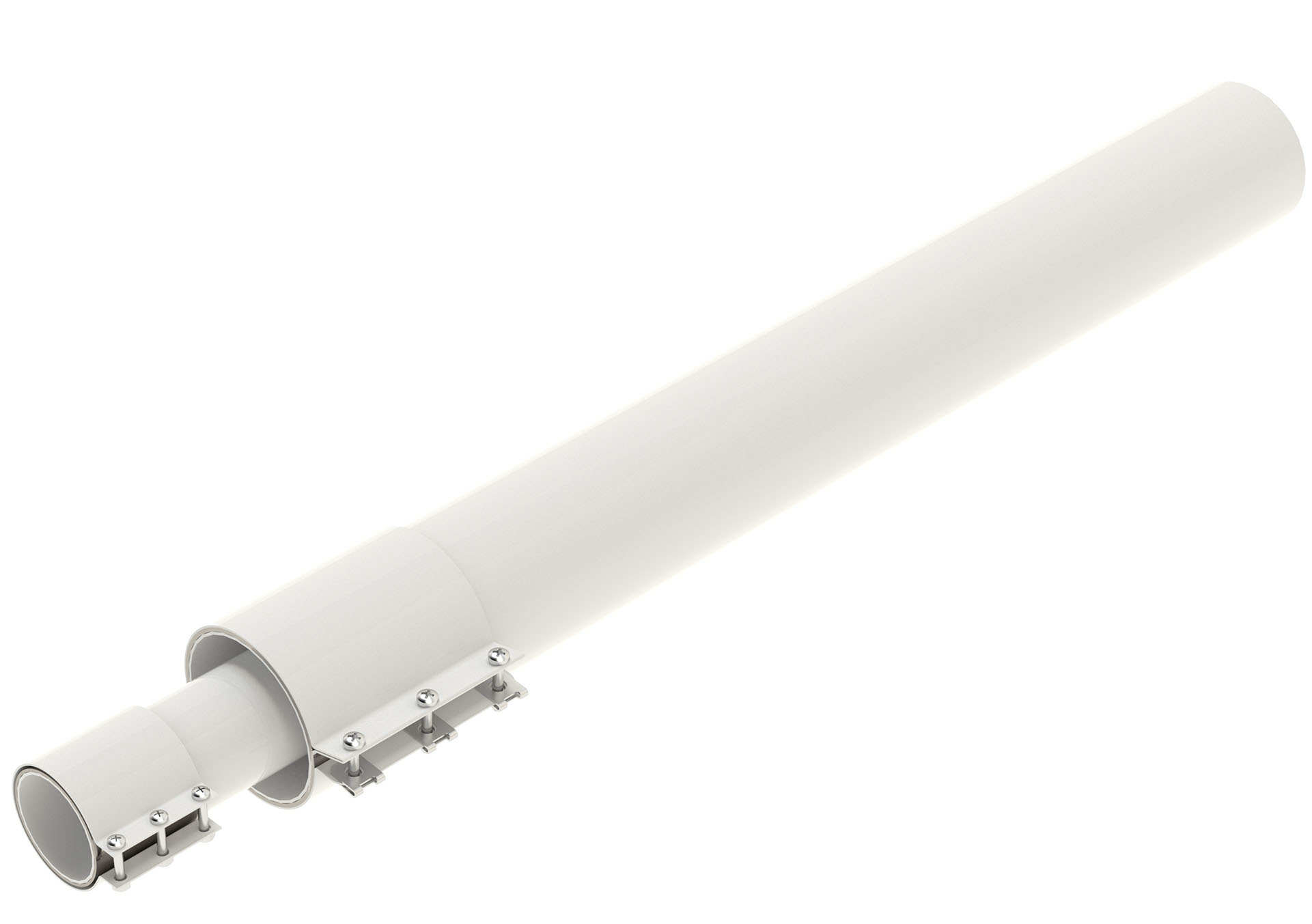

	A.S.PC50	Élément droit concentrique avec manchon et joint Ø38/60 L= 500
	A.S.ROS60	Rosace en acier Ø60
	A.S.TS38	Terminal sortie des fumées Ø38

ASKITSV

Kit terminal concentrique vertical Ø38 / 60
C3

Contenu

Coude Ø60 / Ø38
Manchon Ø38 x 40
Manchon Ø60 x 45
Joint Ø38 x 40
Réduction Ø100 F / Ø80 M
Réduction Ø60 / 38
Réduction Ø80 F / Ø60 M
Terminal Ø60 / 100
Élément droit Ø38 X 250 M/M

Dimensions et limites d'utilisation

ASKITSS

Kit terminal simple paroi horizontal Ø38 / 60
C4

Contenu

Coude Ø38 a 90° M/M
Manchon Ø38 x 40
Manchon Ø60 x 45
Joint Ø38 x 40
Joint Ø60 x 9,5
Té Ø60/60 h=240
Réduction Ø60/38
Rosace Ø38
Rosace Ø60
Terminal Ø60
Élément droit Ø38 x 1000 M/M
Élément droit Ø60 x 1000 M/F

Dimensions et limites d'utilisation

Accessoires et éléments droits

Photo	Code
	A.S.CV384	Coude avec manchon et joint Ø38 à 45°
	A.S.CV389	Coude avec manchon et joint Ø38 à 90°
	A.S.CV604	Coude avec manchon et joint Ø60 à 45°
	A.S.CV609	Coude avec manchon et joint Ø60 à 90°
	A.S.FG384	Manchon avec joint Ø38 H=40
	A.S.ROS60	Rosace en acier Ø60
	A.S.FG604	Manchon avec joint Ø60 H=45
	A.S.TS38	Terminal sortie des fumées Ø38
	A.S.FG607	Manchon avec joint Ø60 H=75
	A.S.PR38	Élément droit avec manchon et joint Ø38 L=1000
	A.S.PR385	Élément droit avec manchon et joint Ø38 L=500
	A.S.PR60	Élément droit avec emboîtement Ø60 L=1000
	A.S.PR605	Élément droit avec emboîtement Ø60 L=500

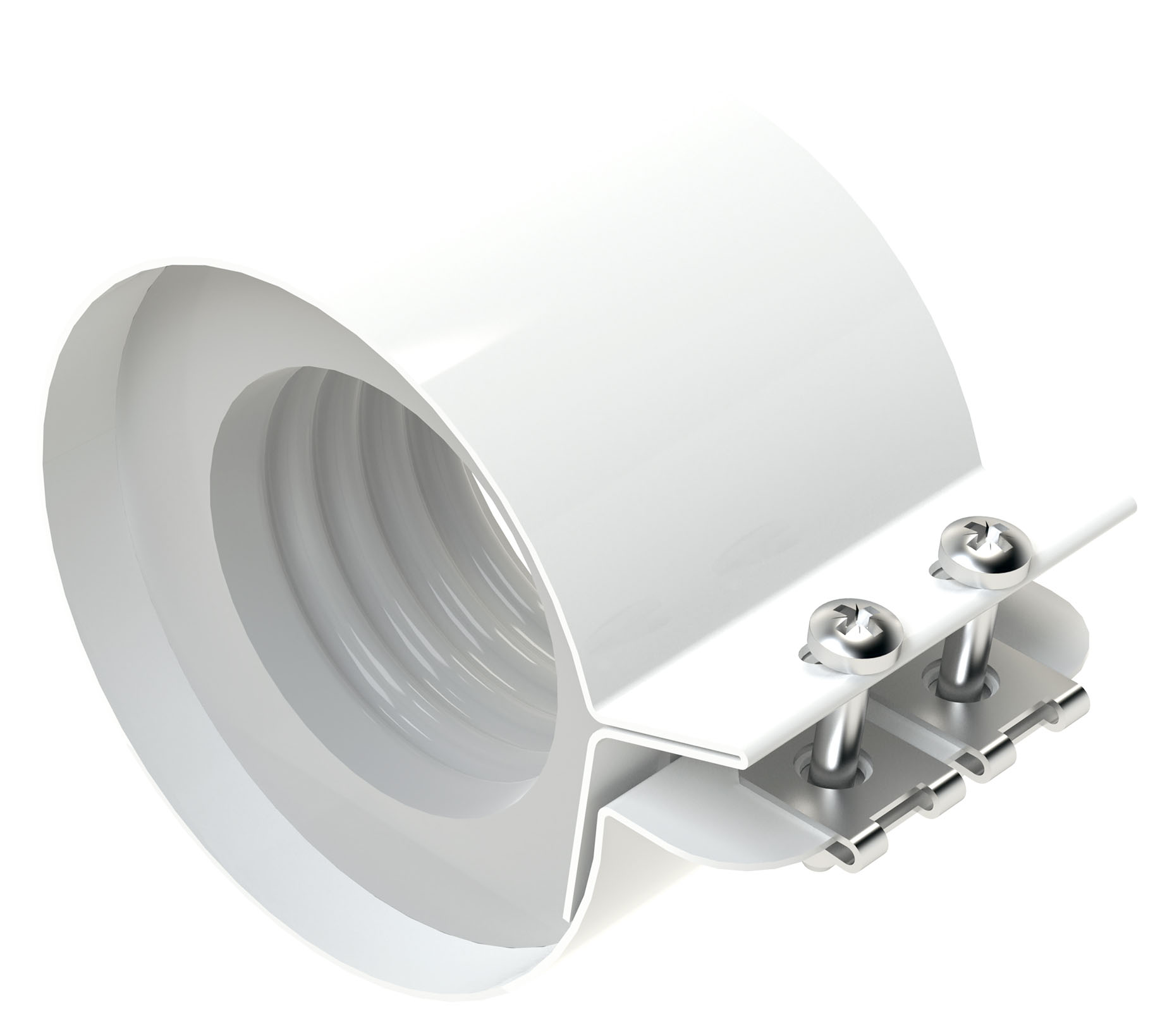

	A.S.RI63	Réduction Ø60 - Ø38
	A.S.ROS38	Rosace en acier Ø38
	A.S.TA60	Terminal Ø60
	A.S.TS60	Terminal sortie des fumées Ø60
