Scaldacqua a camera stagna uso domestico

Clicca su un'immagine per aprire la gallery

SX120

T utilizzo 38°C - T ingresso 10°C - T accumulo 70°C

112 min

tempo di riscaldamento
(ΔT= 60°C)

x 10

N° docce durata: 5 min portata: 8 l/min

x 13,5

N° lavabi durata: 3 min portata: 6 l/min

x 4

N° lavabi durata: 10 min portata: 6 l/min

x 2

N° lavabi cucina durata: 10 min portata: 12 l/min

x 1,5

N° vasche da bagno contenuto: 170 l

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

camera di combustione stagna
tiraggio forzato
serbatoio vetroporcellanato internamente (protezione da corrosione con anodo di magnesio)
accensione elettronica con rilevazione di fiamma a ionizzazione
termostati di regolazione temperatura e sicurezza acqua
bruciatore multigas (metano o GPL) in acciaio inox
alto rendimento
installazione a parete
calotta fumi orientabile per una facile installazione
possibilit. di diverse configurazioni di scarico fumi (coassiale orizzontale o verticale, sdoppiato); è obbligatorio utilizzare kit di scarico originali forniti dal costruttore
kit trasformazione a GPL fornito di serie
isolamento in poliuretano espanso a cellule chiuse

Componenti

Installazione a muro
Pressostato sicurezza
Controllo fiamma
Pannello strumenti (termometro, termostato regolazione acqua, termostato sicurezza temperatura acqua)
Gruppo di sicurezza idraulico EN 1487
Flangia di ispezione e pulizia calcio e anodo di magnesio per protezione dalla corrosione
Serbatoio in lamiera di prima scelta (spessore 2.5 mm) con trattamento interno di doppia smaltatura
Calotta di estrazione fumi

Specifiche

Capacità nominale serbatoio	L	115
Peso a vuoto	kg	57
Peso a pieno	kg	172
Portata termica nominale [Qn]	kW	5,0
Potenza termica nominale [Pn]	kW	4,3
Ossido di azoto [NO_x]	ppm	14
Emissioni di ossidi d'azoto [NO_x]	mg/kWh	25
Rumorosità	dB(A)	45
Rendimento	%	86
Pressione massima acqua	kPa (bar)	600 (6)
Classe di efficienza energetica		B
Profilo di carico		L
Consumo annuo di en. elettrica [AEC]	kWh	15
Consumo annuo di gas [AFC]	GJ	13
Consumo gas [G20 metano]	mc/h	0,52
Consumo gas [G31 propano]	kg/h	0,39
Acqua miscelata a 40° [V40]	L	146
T fredda	°C	10
T accumulo	°C	70
Produzione in continuo [ΔT=25°C]	l/h	148
Produzione in continuo [ΔT=50°C]	l/h	74
Tempo di riscaldamento [ΔT=25°C]	min	47
Tempo di riscaldamento [ΔT=50°C]	min	93
Quantità d’acqua unico prelievo [ΔT=25°C]	L	276
Quantità d’acqua unico prelievo [ΔT=50°C]	L	138
Caratteristiche elettriche	V/Hz	230V / 50Hz / 26w
Dimensioni (l x p x h)	mm	460x478x1432
Entrata acqua fredda [F]	in	1/2 M
Uscita acqua calda [C]	in	1/2 M
Ingresso gas [G]	in	3/8
Scarico fumi [F]	Ø	38/60 mm
Pz. Imballo		1
Peso Imballo	Kg	63
Dimensioni Imballo [l x p x h]	mm	530x530x1490

Dimensioni

Downloads

DWG SX120

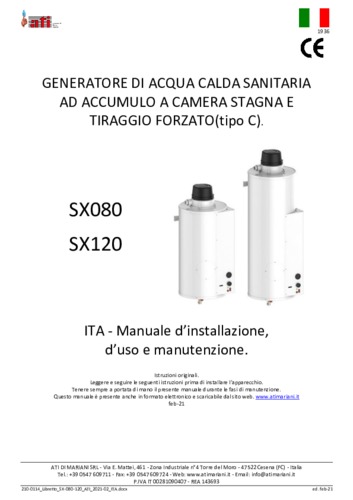

Manuale di installazione, d'uso e manutenzione

Certificato EN-89-2015

Scheda tecnica SX120

SX120 - ERP

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

ASKITSO

Kit di scarico coassiale orizzontale Ø38 / 60
C1

Contenuto

Fascetta e Guarnizione Ø38 X 40
Fascetta e Guarnizione Ø60 X 75
Fissatore a corona
Guarnizione Ø60 X 75
Guarnizione Ø38 X 40
Rosone Ø60
Terminale Ø40
Tubo Ø38 X 1000 M/M
Tubo Ø60 X 930 M/M

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	ASDC609	Curva coassiale c/fasc. e guarnizione Ø38/60 a 90°
	A.S.DC604	Curva coassiale c/fasc. e guarnizione Ø38/60 a 45°
	A.S.PC100	Prolunga coassiale c/fasc. e guar. Ø38/60 L= 1000
	A.S.PC50	Prolunga coassiale c/fasc. e guar. Ø38/60 L= 500
	A.S.ROS60	Rosone in lamiera Ø60
	A.S.TS38	Terminale per scarico Ø38

ASKITSV

Kit di scarico coassiale verticale Ø38 / 60
C3

Contenuto

Curva Ø60 / Ø38
Fascetta Ø38 x 40
Fascetta Ø60 x 45
Guarnizione Ø38 x 40
Riduzione Ø100 F / Ø80 M
Riduzione Ø60 / 38
Riduzione Ø80 F / Ø60. M
Terminale Ø60 / 100
Tubo Ø38 X 250 M/M

Dimensioni e limiti d'utilizzo

ASKITSS

Kit di scarico sdoppiato orizzontale Ø38 / 60
C4

Contenuto

Curva Ø38 a 90° M/M
Fascetta Ø38 x 40
Fascetta Ø60 x 45
Guarnizione Ø38 x 40
Guarnizione Ø60 x 9,5
Raccordo a T Ø60 / 60 h=240
Riduzione Ø60 / 38
Rosone Ø38
Rosone Ø60
Terminale Ø60
Tubo Ø38 x 1000 M/M
Tubo Ø60 x 1000 M/F

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	A.S.CV384	Curva c/fasc. e guarn. Ø38 a 45°
	A.S.CV389	Curva c/fasc. e guarn. Ø38 a 90°
	A.S.CV604	Curva c/fasc. e guarn. Ø60 a 45°
	A.S.CV609	Curva c/fasc. e guarn. Ø60 a 90°
	A.S.FG384	Fascetta con guarnizione Ø38 H=40
	A.S.ROS60	Rosone in lamiera Ø60
	A.S.FG604	Fascetta con guarnizione Ø60 H=45
	A.S.TS38	Terminale per scarico Ø38
	A.S.FG607	Fascetta con guarnizione Ø60 H=75
	A.S.PR38	Prolunga c/fasc. e guar. Ø38 L=1000
	A.S.PR385	Prolunga c/fasc. e guar. Ø38 L=500
	A.S.PR60	Prolunga con bicchiere Ø60 L=1000
	A.S.PR605	Prolunga con bicchiere Ø60 L=500
	A.S.RI63	Riduzione Ø60 - Ø38
	A.S.ROS38	Rosone in lamiera Ø38
	A.S.TA60	Terminale per aspirazione Ø60
	A.S.TS60	Terminale per scarico Ø60
