Scaldacqua a tiraggio naturale

Clicca su un'immagine per aprire la gallery

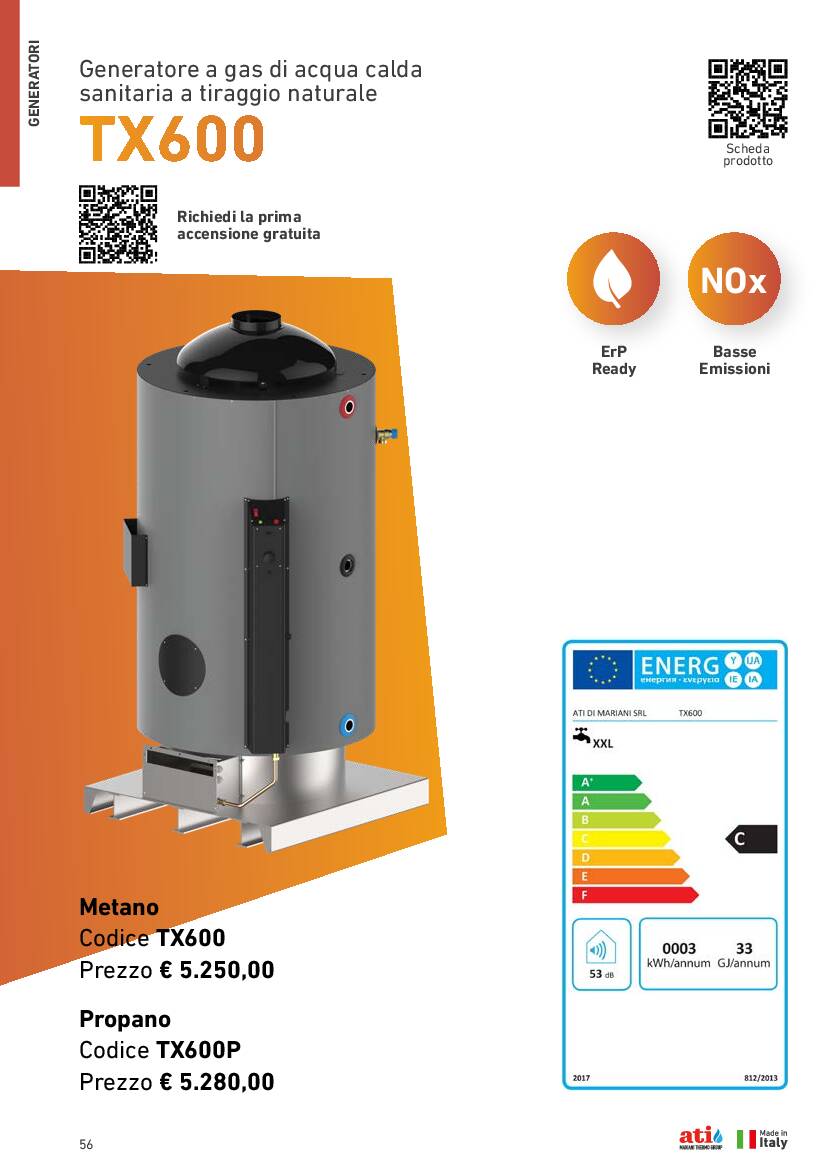

TX600

TX è la nuova gamma di scaldacqua a tiraggio naturale riprogettata nel rispetto del nuovo regolamento ErP 2018 a basso NOx.

TX è uno scaldacqua per la produzione di acqua sanitaria ad accumulo da 160 a 800 litri in base al modello.
Da sempre tutti gli apparecchi prodotti nel nostro stabilimento vengono verificati e collaudati.
La gamma TX soddisfa i requisiti della norma EN89:2015 e delle seguenti direttive europee:

2016/426 - Regolamento apparecchi a gas (GAR)
2014/35/CE - Direttiva Bassa Tensione (LVD)
2014/30/CE - Direttiva Compatibilità Elettromagnetica (EMC)

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

tiraggio naturale
serbatoio vetroporcellanato internamente (anodo di protezione incluso)
accensione elettronica con rilevazione di fiamma a ionizzazione
bruciatore atmosferico multigas (metano o propano) in acciaio inox
installazione a pavimento
flangia di ispezione e pulizia calcio (Ø120)
isolamento in poliuretano espanso a cellule chiuse (spessore 50 mm)
termostato di sicurezza fumi di serie su tutti i modelli

Componenti

Valvola di sicurezza da sovrappressione montata di serie
Termostato sicurezza fumi
Controllo fiamma
Valvola gas
Flangia di ispezione e pulizia calcio e anodo di magnesio per protezione dalla corrosione
Serbatoio in lamiera di prima scelta (spessore 2.5 e 4 mm) con trattamento interno di doppia smaltatura
Pannello strumenti (termometro, termostato regolazione acqua, termostato sicurezza temperatura acqua)
Rompi tiraggio antivento

Specifiche

Capacità nominale serbatoio	L	560
Peso a vuoto	kg	246
Peso a pieno	kg	831
Portata termica nominale [Qn]	kW	27
Potenza termica nominale [Pn]	kW	25,4
Ossido di azoto [NO_x]	ppm	21
Emissioni di ossidi d'azoto [NO_x]	mg/kWh	37
Rumorosità	dB(A)	53
Rendimento	%	86
Pressione massima acqua	kPa (bar)	600 (6)
Classe di efficienza energetica		C
Profilo di carico		XXL
Consumo annuo di en. elettrica [AEC]	kWh	3
Consumo annuo di gas [AFC]	GJ	33
Consumo gas [G20 metano]	mc/h	2,8
Consumo gas [G31 propano]	kg/h	2,1
Acqua miscelata a 40° [V40]	L	904
T fredda	°C	10
T accumulo	°C	70
Produzione in continuo [ΔT=25°C]	l/h	873
Produzione in continuo [ΔT=50°C]	l/h	437
Tempo di riscaldamento [ΔT=25°C]	min	40
Tempo di riscaldamento [ΔT=50°C]	min	80
Quantità d’acqua unico prelievo [ΔT=25°C]	L	1.404
Quantità d’acqua unico prelievo [ΔT=50°C]	L	702
Caratteristiche elettriche	V/Hz	230V / 50Hz / 10w
Dimensioni (l x p x h)	mm	920x920x1910
Entrata acqua fredda [F]	in	1 e 1/4
Uscita acqua calda [C]	in	1 e 1/4
Ingresso gas [G]	in	1/2
Ricircolo [R]	in	1 e 1/4
Pz. Imballo		2
Peso Imballo	Kg	6 + 261
Dimensioni Imballo [l x p x h]	mm	(630x630x220) , (980x980x1800)

Dimensioni

Downloads

Manuale di installazione, d'uso e manutenzione

DWG TX600

Certificato EN-89-2015 TX 160-800

Scheda tecnica TX600

TX600 - ERP

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

AKIT21

Kit di scarico coassiale orizzontale Ø60 / 100
C1

Contenuto

Tubo Ø100 x 640 M/M
Tubo Ø60 x 700 M/M
Guarnizione Ø60
Guarnizione Ø100
Guarnizione calotta
Rosone in silicone Ø100
Molla centraggio Ø60 / 100
Terminale Aspirazione/ Scarico Ø60 / 100
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AIPC10	Prolunga coassiale M/F con bicchiere Ø60/100 L=1000
	AIPC05	Prolunga coassiale M/F con bicchiere Ø60/100 L=500
	AICC45	Curva coassiale M/F con bicchiere Ø60/100 a 45°
	AICC90	Curva coassiale M/F con bicchiere Ø60/100 a 90°

AKIT23

Kit di scarico coassiale verticale Ø60 / 100
C3

Contenuto

Curva Ø60 a 90°
Curva Ø100 a 90°
Guarnizione Ø60
Guarnizione Ø100
Tubo Ø100 x 1000 M/M
Tubo Ø60 x 1000 M/M
Terminale Aspirazione/ Scarico

Dimensioni e limiti d'utilizzo

AKIT24

Kit di scarico coassiale verticale Ø80 / 125
C3

Contenuto

Raccordo a Tee con maggiorazione Ø80 / 125
Tappo con scarico condensa
Tubo Ø80 x 1000 M/M
Tubo Ø125 x 1000 M/M
Guarnizione EPDM Ø80
Guarnizione EPDM Ø125
Anello di centraggio Ø80 / 125
Fascetta di tenuta Ø125
Terminale scarico fumi con aspirazione
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AIPC10	Prolunga coassiale M/F con bicchiere Ø60/100 L=1000
	AKIT24-01	Curva coassiale Ø80/125 a 45° Inox/Inox
	AIPC05	Prolunga coassiale M/F con bicchiere Ø60/100 L=500
	AKIT24-02	Prolunga coassiale Ø80/125 L=500 Inox/Inox
	AKIT24-03	Prolunga coassiale Ø80/125 L=1000 Inox/Inox
	AKIT24-04	Collare a muro regolabile Ø125 Inox

AKIT26

Kit di scarico doppia parete verticale Ø80 / 130
B5

Contenuto

Raccordo a Tee con maggiorazione Ø80 / 130
Maggiorazione Ø60 - Ø80
Tappo con scarico condens Ø80
Tubo Ø80 x 1000 M/F
TUBO Ø130 x 1000 M/M
Guarnizione Ø80
Terminale scarico fumi
Flangia con griglia aspirazione
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT26-01	Prolunga coassiale Ø80/130 L=500 Inox/All
	AKIT26-02	Prolunga coassiale Ø80/130 L=1000 Inox/All
	AKIT26-03	Curva coassiale Ø80/130 a 45° Inox/All
	AKIT26-04	Collare a muro regolabile Ø130 Inox

AKIT25

Kit di scarico monoparete orizzontale Ø80
B5

Contenuto

Maggiorazione Ø60 - Ø80
Tubo Ø80 x 100 M/F
Guarnizione Ø80
Terminale scarico fumi
Flangia con griglia aspirazione
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT25-01	Prolunga Ø80 L=500 Inox
	AKIT25-02	Prolunga Ø80 L=1000 Inox
	AKIT25-03	Curva Ø80 a 45° Inox
	AKIT25-04	Curva Ø80 a 90° Inox

AKIT22

Kit di scarico sdoppiato orizzontale Ø80 / 80
C4,C5,C8

Contenuto

Tubo Ø80 x 100 M/M
Riduzione Ø100 / 80 M/M
Guarnizione Ø80
Terminale aspirazione Ø80
Terminale scarico fumi Ø80
Guarnizione calotta
Rosone in silicone Ø80
Tubo Ø80 x 60 M/M con prelievo fumi
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	A.I.PR802	Prolunga con bicchiere Ø80 L=250
	A.I.PR805	Prolunga con bicchiere Ø80 L=500
	A.I.PR80	Prolunga con bicchiere Ø80 L=1000
	A.I.CV804	Curva M/F con bicchiere Ø80 a 45°
	A.I.CV809	Curva M/F con bicchiere Ø80 a 90°
