Scaldacqua a camera stagna uso industriale

Clicca su un'immagine per aprire la gallery

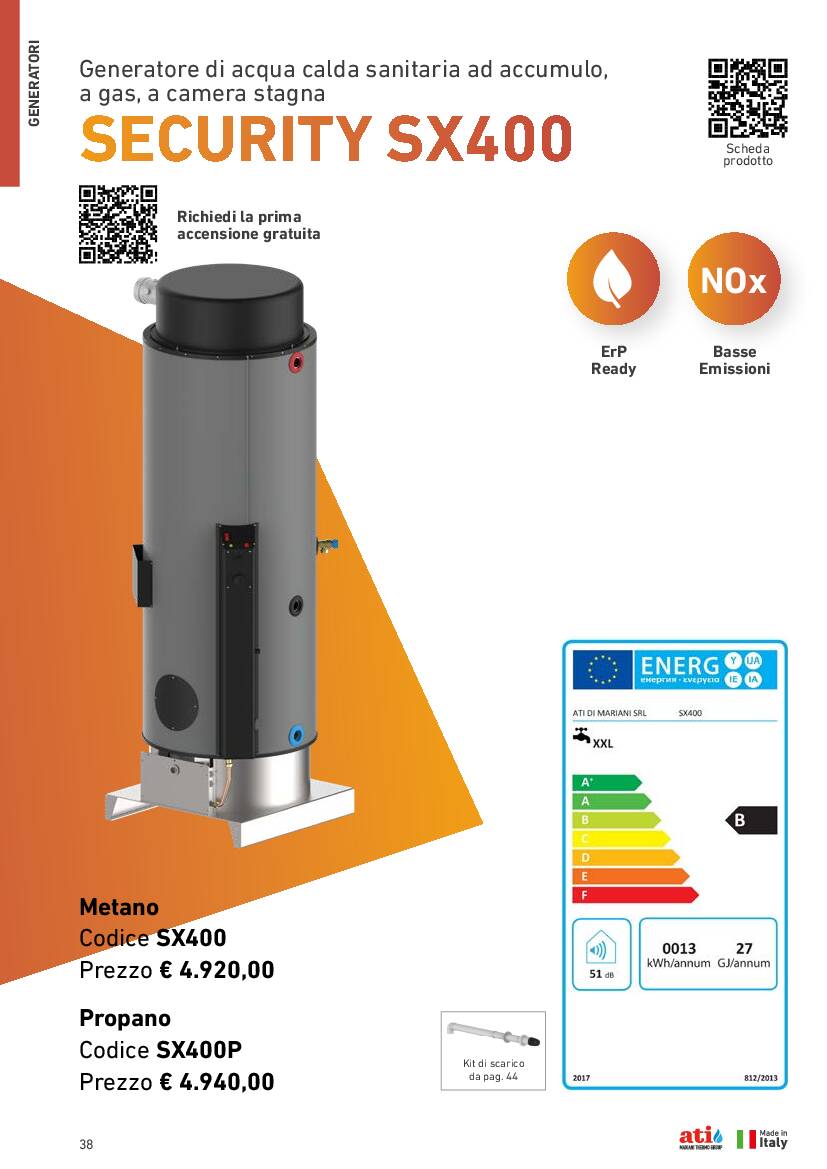

SX400

T utilizzo 38°C - T ingresso 10°C - T accumulo 80°C

77 min

tempo di riscaldamento
(ΔT= 70°C)

x 34,5

N° docce durata: 5 min portata: 8 l/min

x 47,5

N° lavabi durata: 3 min portata: 6 l/min

x 14,5

N° lavabi durata: 10 min portata: 6 l/min

x 7

N° lavabi cucina durata: 10 min portata: 12 l/min

x 5

N° vasche da bagno contenuto: 170 l

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

camera di combustione stagna
tiraggio forzato
serbatoio vetroporcellanato internamente (protezione da corrosione con anodo di magnesio)
accensione elettronica con rilevazione di fiamma a ionizzazione
termostati di regolazione temperatura e sicurezza acqua
bruciatore multigas (metano o propano) in acciaio inox
alto rendimento
installazione a pavimento
calotta fumi orientabile per una facile installazione
possibilità di diverse configurazioni di scarico fumi (coassiale orizzontale o verticale, sdoppiato); è obbligatorio utilizzare kit di scarico originali forniti dal costruttore
isolamento in poliuretano espanso a cellule chiuse (spessore 50 mm)

Componenti

Valvola di sicurezza da sovrapressione montata di serie
Pressostato sicurezza fumi
Controllo fiamma
Valvola gas
Flangia di ispezione e pulizia calcio e anodo di magnesio per protezione dalla corrosione
Serbatoio in lamiera di prima scelta (spessore 2.5 e 4 mm) con trattamento interno di doppia smaltatura
Pannello strumenti (termometro, termostato regolazione acqua, termostato sicurezza temperatura acqua)
Calotta di estrazione fumi

Specifiche

Capacità nominale serbatoio	L	400
Peso a vuoto	kg	245
Peso a pieno	kg	645
Portata termica nominale [Qn]	kW	23,0
Potenza termica nominale [Pn]	kW	21,0
Ossido di azoto [NO_x]	ppm	17
Emissioni di ossidi d'azoto [NO_x]	mg/kWh	30
Rumorosità	dB(A)	51
Rendimento	%	94
Pressione massima acqua	kPa (bar)	600 (6)
Classe di efficienza energetica		B
Profilo di carico		XXL
Consumo annuo di en. elettrica [AEC]	kWh	13
Consumo annuo di gas [AFC]	GJ	27
Consumo gas [G20 metano]	mc/h	2,4
Consumo gas [G31 propano]	kg/h	1,8
Acqua miscelata a 40° [V40]	L	607
T fredda	°C	10
T accumulo	°C	70
Produzione in continuo [ΔT=25°C]	l/h	740
Produzione in continuo [ΔT=50°C]	l/h	370
Tempo di riscaldamento [ΔT=25°C]	min	32
Tempo di riscaldamento [ΔT=50°C]	min	65
Quantità d’acqua unico prelievo [ΔT=25°C]	L	960
Quantità d’acqua unico prelievo [ΔT=50°C]	L	480
Caratteristiche elettriche	V/Hz	230V / 50Hz / 51w
Dimensioni (l x p x h)	mm	720x720x2263
Entrata acqua fredda [F]	in	1 e 1/4
Uscita acqua calda [C]	in	1 e 1/4
Ingresso gas [G]	in	1/2
Ricircolo [R]	in	1 e 1/4
Pz. Imballo		2
Peso Imballo	Kg	9 + 259
Dimensioni Imballo [l x p x h]	mm	(780x780x2110) , (670x670x260)

Dimensioni

Downloads

DWG SX400

Manuale di installazione, d'uso e manutenzione

Certificato EN-89-2015 SX160-800

Scheda tecnica SX400

SX400 - ERP

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

AKIT21

Kit di scarico coassiale orizzontale Ø60 / 100
C1

Contenuto

Tubo Ø100 x 640 M/M
Tubo Ø60 x 700 M/M
Guarnizione Ø60
Guarnizione Ø100
Guarnizione calotta
Rosone in silicone Ø100
Molla centraggio Ø60 / 100
Terminale Aspirazione/ Scarico Ø60 / 100
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AIPC10	Prolunga coassiale M/F con bicchiere Ø60/100 L=1000
	AIPC05	Prolunga coassiale M/F con bicchiere Ø60/100 L=500
	AICC45	Curva coassiale M/F con bicchiere Ø60/100 a 45°
	AICC90	Curva coassiale M/F con bicchiere Ø60/100 a 90°

AKIT23

Kit di scarico coassiale verticale Ø60 / 100
C3

Contenuto

Curva Ø60 a 90°
Curva Ø100 a 90°
Guarnizione Ø60
Guarnizione Ø100
Tubo Ø100 x 1000 M/M
Tubo Ø60 x 1000 M/M
Terminale Aspirazione/ Scarico

Dimensioni e limiti d'utilizzo

AKIT24

Kit di scarico coassiale verticale Ø80 / 125
C3

Contenuto

Raccordo a Tee con maggiorazione Ø80 / 125
Tappo con scarico condensa
Tubo Ø80 x 1000 M/M
Tubo Ø125 x 1000 M/M
Guarnizione EPDM Ø80
Guarnizione EPDM Ø125
Anello di centraggio Ø80 / 125
Fascetta di tenuta Ø125
Terminale scarico fumi con aspirazione
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AIPC10	Prolunga coassiale M/F con bicchiere Ø60/100 L=1000
	AKIT24-01	Curva coassiale Ø80/125 a 45° Inox/Inox
	AIPC05	Prolunga coassiale M/F con bicchiere Ø60/100 L=500
	AKIT24-02	Prolunga coassiale Ø80/125 L=500 Inox/Inox
	AKIT24-03	Prolunga coassiale Ø80/125 L=1000 Inox/Inox
	AKIT24-04	Collare a muro regolabile Ø125 Inox

AKIT26

Kit di scarico doppia parete verticale Ø80 / 130
B5

Contenuto

Raccordo a Tee con maggiorazione Ø80 / 130
Maggiorazione Ø60 - Ø80
Tappo con scarico condens Ø80
Tubo Ø80 x 1000 M/F
TUBO Ø130 x 1000 M/M
Guarnizione Ø80
Terminale scarico fumi
Flangia con griglia aspirazione
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT26-01	Prolunga coassiale Ø80/130 L=500 Inox/All
	AKIT26-02	Prolunga coassiale Ø80/130 L=1000 Inox/All
	AKIT26-03	Curva coassiale Ø80/130 a 45° Inox/All
	AKIT26-04	Collare a muro regolabile Ø130 Inox

AKIT25

Kit di scarico monoparete orizzontale Ø80
B5

Contenuto

Maggiorazione Ø60 - Ø80
Tubo Ø80 x 100 M/F
Guarnizione Ø80
Terminale scarico fumi
Flangia con griglia aspirazione
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT25-01	Prolunga Ø80 L=500 Inox
	AKIT25-02	Prolunga Ø80 L=1000 Inox
	AKIT25-03	Curva Ø80 a 45° Inox
	AKIT25-04	Curva Ø80 a 90° Inox

AKIT22

Kit di scarico sdoppiato orizzontale Ø80 / 80
C4,C5,C8

Contenuto

Tubo Ø80 x 100 M/M
Riduzione Ø100 / 80 M/M
Guarnizione Ø80
Terminale aspirazione Ø80
Terminale scarico fumi Ø80
Guarnizione calotta
Rosone in silicone Ø80
Tubo Ø80 x 60 M/M con prelievo fumi
Diaframmi regolazione aria

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	A.I.PR802	Prolunga con bicchiere Ø80 L=250
	A.I.PR805	Prolunga con bicchiere Ø80 L=500
	A.I.PR80	Prolunga con bicchiere Ø80 L=1000
	A.I.CV804	Curva M/F con bicchiere Ø80 a 45°
	A.I.CV809	Curva M/F con bicchiere Ø80 a 90°
