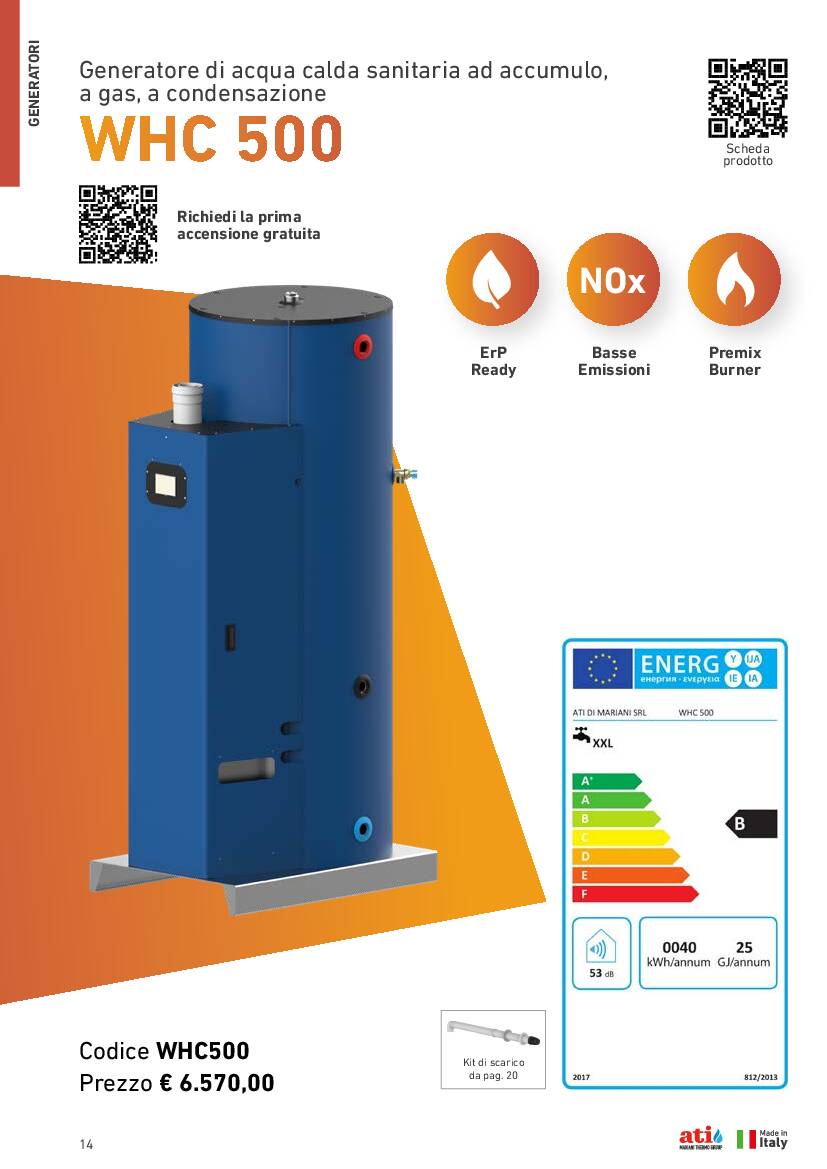

Scaldacqua a condensazione

WHC500

Certificazione CE
Dimensione XXL
Fascia Energetica B
Made in Italy
TUV Rheinland

T utilizzo 38°C - T ingresso 10°C - T accumulo 80°C

tempo di riscaldamento

100 min

tempo di riscaldamento
(ΔT= 70°C)

N° docce durata: 5 min portata: 8 l/min

x 31

N° docce durata: 5 min portata: 8 l/min

N° lavabi durata: 3 min portata: 6 l/min

x 69

N° lavabi durata: 3 min portata: 6 l/min

N° lavabi durata: 10 min portata: 6 l/min

x 21

N° lavabi durata: 10 min portata: 6 l/min

N° lavabi cucina durata: 10 min portata: 12 l/min

x 10

N° lavabi cucina durata: 10 min portata: 12 l/min

N° vasche da bagno contenuto: 170 l

x 7

N° vasche da bagno contenuto: 170 l

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

  • scaldacqua ad accumulo a condensazione
  • camera di combustione stagna
  • serbatoio vetroporcellanato internamente (doppia smaltatura)
  • protezione da corrosione con anodo di magnesio
  • bruciatore premix multigas in acciaio inox
  • scambiatore in acciaio inox AISI 316 ad alta efficienza
  • predisposto per gas naturale (metano) e possibilità di conversione a propano
  • facile installazione, a pavimento
  • possibilità di diverse configurazioni di scarico fumi (coassiale orizzontale, sdoppiato); è obbligatorio utilizzare kit di scarico originali forniti dal costruttore
  • accensione elettronica
  • isolamento in poliuretano espanso a cellule chiuse ad elevato spessore

Componenti

  1. Coibentazione in poliuretano espanso a cellule chiuse (spessore 5 cm)

  2. Valvola di sicurezza da sovrapressione

  3. Serbatoio in lamiera di prima scelta con trattamento interno di doppia smaltatura

  4. Anodo

  5. Flangia d’ispezione

  6. Pompa acqua

  7. Flussostato

  8. Entrata gas

  9. Ventilatore

  10. Display Comandi

  11. Scarico fumi

Specifiche

Capacità nominale serbatoio L 500
Peso a vuoto kg 207
Peso a pieno kg 707
Portata termica nominale [Qn] kW 25,0
Portata termica minima [Qm] kW 5,0
Potenza termica nominale [Pn] kW 24,5
Potenza termica minima [Pm] kW 8,3
Consumo gas [G20] m3/h 2,7
Temperatura fumi [G20] °C 68
Rendimento (PCI) [G20] % 108
Emissioni di ossidi d'azoto [NOx] mg/kWh 53
Livello di potenza sonora [LWA] dB 53
Pressione massima acqua kPa (bar) 600 (6)
Classe di efficienza energetica B
Efficienza energetica [ηwh] % 78
Profilo di carico XXL
Consumo annuo di en. elettrica [AEC] kWh 40
Consumo giorn. di en. elettrica [Qelec] kWh 0,18
Consumo annuo di gas [AFC] GJ 25
Consumo giornaliero di gas [Qfuel] kWh 31,0
Acqua miscelata a 40° [V40] L 806
T fredda °C 15
T accumulo °C 80
Produzione in continuo [ΔT=25°C] l/h 841
Produzione in continuo [ΔT=50°C] l/h 420
Tempo di riscaldamento [ΔT=25°C] min 36
Tempo di riscaldamento [ΔT=50°C] min 71
Quantità d’acqua unico prelievo [ΔT=25°C] L 1.300
Quantità d’acqua unico prelievo [ΔT=50°C] L 650
Quantità d’acqua prima ora [ΔT=25°C] L 2.141
Quantità d’acqua prima ora [ΔT=50°C] L 1.070
Caratteristiche elettriche V/Hz 230V ~ 50Hz
Assorbimento elettrico W 51
Grado di protezione IP IP 21
Dimensioni (l x p x h) mm 720x990x2049
Entrata acqua fredda [F] in 1 e 1/4
Uscita acqua calda [C] in 1 e 1/4
Ingresso gas [G] in 3/4
Ricircolo [R] in 1 e 1/4
Pz. Imballo 1
Peso Imballo Kg 229
Dimensioni Imballo [l x p x h] mm 820x1100x2100

Dimensioni

Downloads

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

AKIT11

Kit di scarico coassiale orizzontale Ø60 / 100
C1

Contenuto

  • Curva PP Ø60 a 90° M/F
  • Curva PP Ø100 a 90° M/F
  • Guarnizione EPDM Ø60
  • Guarnizione EPDM Ø100
  • Terminale Aspirazione/ Scarico Ø60 / 100
  • Molla centraggio Ø60 / 100
  • Rosone in silicone Ø100
  • Tubo PP nero Ø60X810 M/M - UV resistente
  • Tubo PP Ø60 x 1000 M/F
  • Tubo PP Ø100 x 750 M/M

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AKIT11-01 Prolunga coassiale Ø60/100 L= 500
AKIT11-02 Prolunga coassiale Ø60/100 L= 1000
AKIT11-03 Prolunga coassiale Ø60/100 L= 2000
AKIT11-04 Curva coassiale Ø60/100 a 45°
AKIT11-05 Curva coassiale Ø60/100 a 90°
AKIT13

Kit di scarico coassiale orizzontale Ø80 / 125
C1

Contenuto

  • Curva ALL Ø 125 a 90° M/F
  • Guarnizione EPDM Ø80
  • Guarnizione EPDM Ø125
  • Kit terminale coassiale aspirazione/scarico Ø80 / 125
  • Molla centraggio Ø80 / 125
  • Riduzione PP Ø60 M / Ø80 F
  • Riduzione coassiale Ø125 / 100
  • Tubo PP Ø80 x 500 M/F
  • Tubo ALL Ø125 x 500 M/F

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AKIT13-01 Prolunga coassiale Ø80/125 L= 500
AKIT13-02 Prolunga coassiale Ø80/125 L= 1000
AKIT13-03 Prolunga coassiale Ø80/125 L= 2000
AKIT13-04 Curva coassiale Ø80/125 a 45°
AKIT13-05 Curva coassiale Ø80/125 a 90°
AKIT12

Kit di scarico sdoppiato orizzontale Ø80 / 80
C4,C5,C8

Contenuto

  • Curva PP Ø80 a 90° M/F
  • Griglia aspirazione Ø80 INOX
  • Griglia scarico fumi Ø80 INOX
  • Guarnizione EPDM Ø80
  • Sdoppiatore da Ø80 - 80 a coassiale Ø60 / 100
  • Rosone in silicone Ø80
  • Tubo PP Ø80 x 1000 M/F
  • Tubo PP Ø80 x 1000 M/M

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto Codice
AKIT12-01 Prolunga Ø80 L= 250
AKIT12-02 Prolunga Ø80 L= 500
AKIT12-03 Prolunga Ø80 L= 1000
AKIT12-04 Prolunga Ø80 L= 2000
AKIT12-05 Curva Ø80 a 45°
AKIT12-06 Curva Ø80 a 90°
