Scaldacqua a condensazione

HY49-350

T utilizzo 38°C - T ingresso 10°C - T accumulo 60°C

18 min

tempo di riscaldamento
(ΔT= 50°C)

x 14

N° docce durata: 5 min portata: 8 l/min

x 30

N° lavabi durata: 3 min portata: 6 l/min

x 9

N° lavabi durata: 10 min portata: 6 l/min

x 5

N° lavabi cucina durata: 10 min portata: 12 l/min

x 4

N° vasche da bagno contenuto: 170 l

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

Il nuovo scarico fumi Ø100/150 PP-Inox permette una lunghezza fumi maggiore.
La portina di ispezione nella calotta permette l’accesso alla valvola per una facile regolazione della CO2.
Il bruciatore premix è realizzato in acciaio inox in fibra sinterizzata, che garantisce basse emissioni di NOx (
La nuova valvola T&P garantisce una protezione aggiuntiva sia per eccesso di pressione che temperatura.
Lo scambiatore di calore a serpentina è immerso all’interno del bollitore e garantisce uno scambio termico senza dispersione di calore.
Smaltatura interna.
L’isolamento in poliuretano espanso a cellule chiuse permette il massimo isolamento termico.
Lo scarico condensa è posto nella parte inferiore della partenza fumi, è stato progettato per garantire il deflusso della condensa dello scambiatore e
della canna fumaria. È provvisto di un sistema di blocco caldaia in caso di ostruzione.
La flangia di ispezione permette la pulizia del deposito di calcio nel boiler.
Il nuovo basamento permette la movimentazione dell’apparecchio attraverso carrelli elevatori e transpallet con l’inserimento forche da 4 direzioni.
L’apparecchio dispone di una protezione catodica attiva a corrente impressa. I due anodi al titanio garantiscono una copertura di protezione lungo tutto
il boiler.
Omologato con gas di alimentazione fino a 20% di idrogeno.
Funzione antigelo.
Programma anti-legionella.

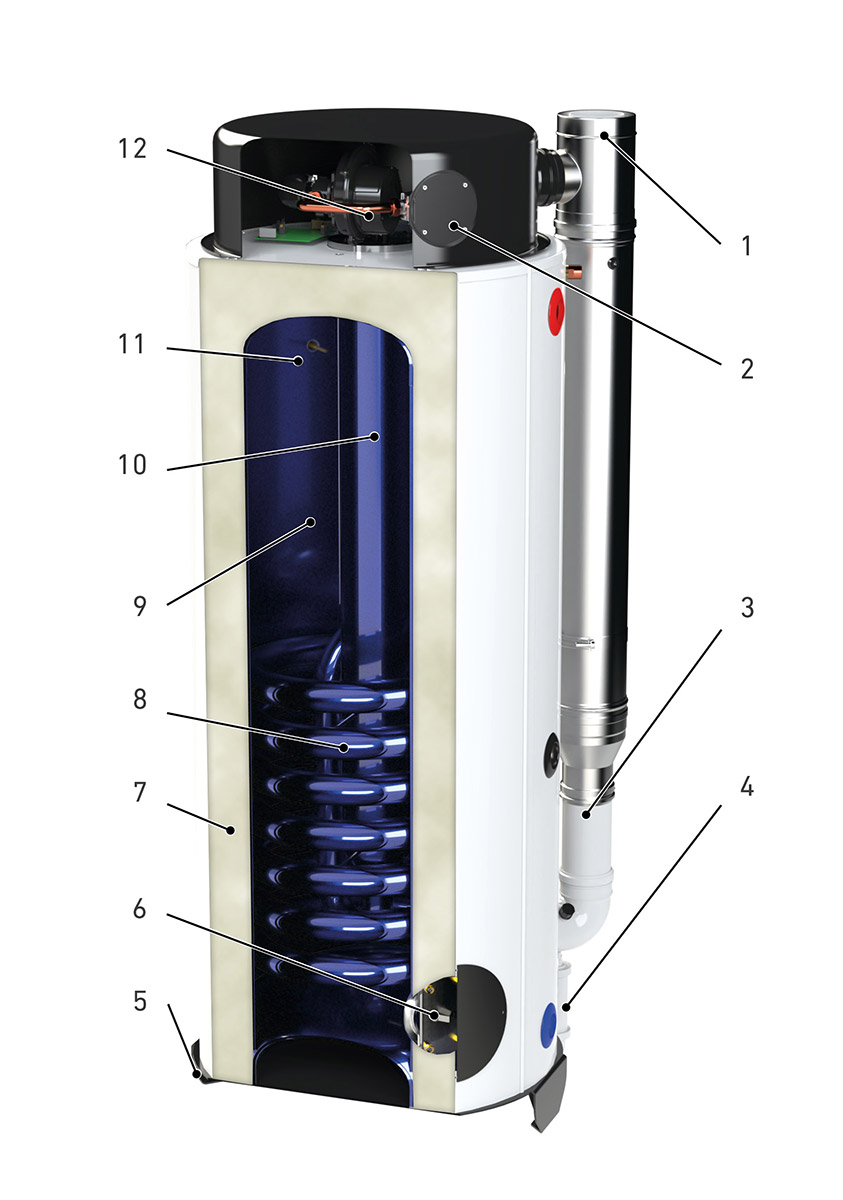

Componenti

Partenza fumi Ø100/150
Regolazione e valvola gas
Ispezione fumi
Scarico condensa
Nuovo basamento
Flangia di ispezione boiler
Isolante in poliuretano espanso
Scambiatore di calore smaltato
Doppio anodo elettronico
Camera di combustione
Valvola t&p
Bruciatore premix

Specifiche

Capacità nominale serbatoio	L	330
Peso a vuoto	kg	220
Peso a pieno	kg	550
Portata termica nominale [Qn]	kW	49.9
Potenza termica nominale [Pn]	kW	50.6
Ossido di azoto [NO_x]	ppm	19.7
Emissioni di ossidi d'azoto [NO_x]	mg/kWh	39
Rumorosità	dB(A)	62.9
Livello di potenza sonora [LWA]	dB	62.9
Rendimento	%	101.5
Pressione massima acqua	kPa (bar)	600 (6)
Classe di efficienza energetica		A
Efficienza energetica [ηwh]	%	101.5
Profilo di carico		XXL
Consumo annuo di en. elettrica [AEC]	kWh	25
Consumo giorn. di en. elettrica [Q_elec]	kWh	0.113
Consumo annuo di gas [AFC]	GJ	21
Consumo giornaliero di gas [Q_fuel]	kWh	26.388
T fredda	°C	10
T accumulo	°C	60
Produzione in continuo [ΔT=25°C]	l/h	1742
Produzione in continuo [ΔT=50°C]	l/h	871
Tempo di riscaldamento [ΔT=25°C]	min	11
Tempo di riscaldamento [ΔT=50°C]	min	23
Quantità d’acqua unico prelievo [ΔT=25°C]	L	660
Quantità d’acqua unico prelievo [ΔT=50°C]	L	330
Caratteristiche elettriche	V/Hz	230 V ~ 50 Hz
Dimensioni (l x p x h)	mm	720x720x1932
Entrata acqua fredda [F]	in	G 1”¼
Uscita acqua calda [C]	in	G 1”¼
Ingresso gas [G]	in	G 3/4”
Ricircolo [R]	in	G 1”¼

Dimensioni

Downloads

Manuale

DWG HY49-350

CERTIFICATE OF TEST

ERP HY49-350

EU TYPE-EXAMINATION CERTIFICATE

Scheda tecnica Hydrodens

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

AKIT31

Kit di scarico coassiale orizzontale Ø100/150 PP-Inox
C1

Contenuto

Curva PP Ø100 A 90°M/F
Curva inox Ø150 A 90° M/F
Guarnizione EPDM Ø100
Guarnizione EPDM Ø150
Molla di centraggio Ø100/150
Tubo inox Ø150 x 500 M/F
Tubo PP Ø100 x 500 M/F
Terminale PP nero Ø100/150
Rosone inox Ø150

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	WXPX1015050	Prolunga coassiale PP/Inox Ø100/150 L= 500
	WXPX1015100	Prolunga coassiale PP/Inox Ø100/150 L= 1000
	WXPX101545	Curva coassiale PP/Inox Ø100/150 a 45°
	WXPX101590	Curva coassiale PP/Inox Ø100/150 a 90°

AKIT32

Kit di scarico coassiale verticale Ø100/150 PP-Inox
C3

Contenuto

Tubo inox Ø100 x 235
Tubo inox Ø150 X 1000
Tubo inox Ø150 X 250 M/F con aspirazione
Maggiorazione Ø100/150 M-F
Tubo PP Ø100 X 250 M/F
Tubo PP Ø100 X 1000 M/F
Guarnizione EPDM Ø100
Guarnizione EPDM Ø150
Terminale inox Ø100
Molla di centraggio Ø100/150
Anello inox Ø150

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	WXPX1015050	Prolunga coassiale PP/Inox Ø100/150 L= 500
	WXPX1015100	Prolunga coassiale PP/Inox Ø100/150 L= 1000
	WXPX101545	Curva coassiale PP/Inox Ø100/150 a 45°
	WXPX101590	Curva coassiale PP/Inox Ø100/150 a 90°
