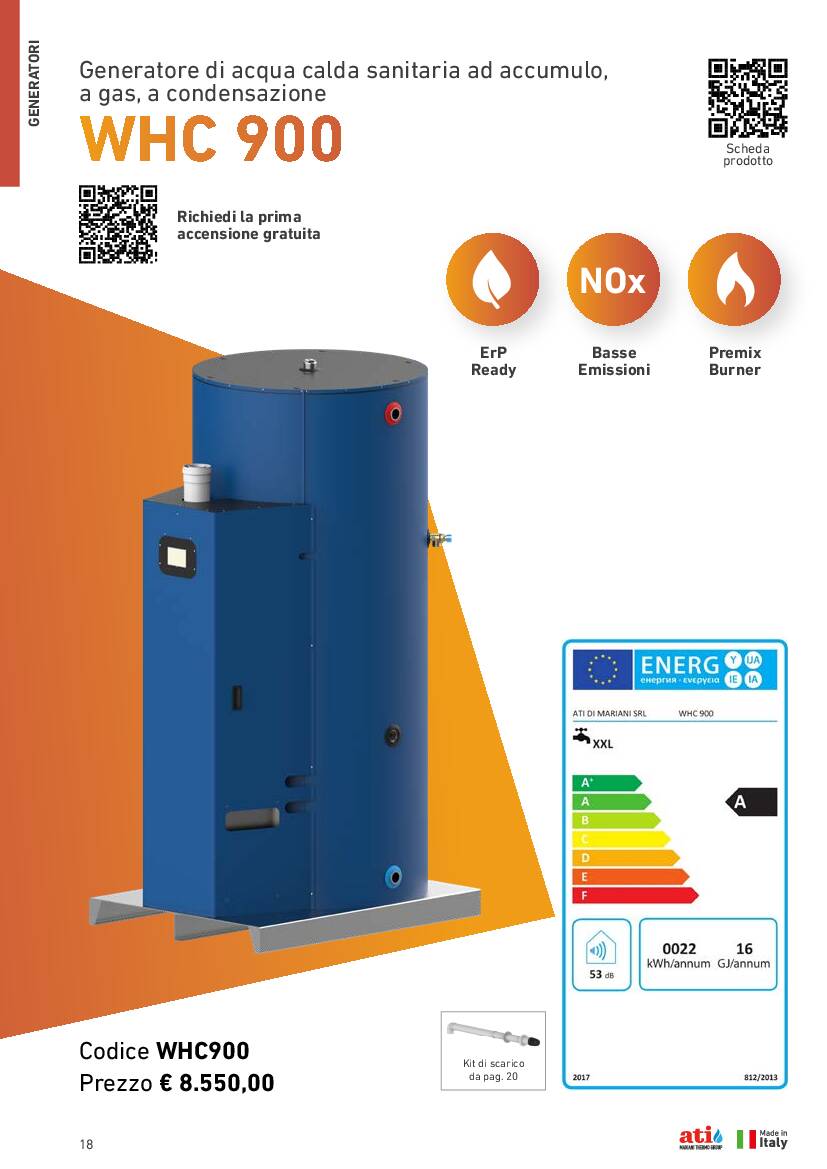

Scaldacqua a condensazione

WHC900

T utilizzo 38°C - T ingresso 10°C - T accumulo 80°C

171 min

tempo di riscaldamento
(ΔT= 70°C)

x 54

N° docce durata: 5 min portata: 8 l/min

x 119

N° lavabi durata: 3 min portata: 6 l/min

x 36

N° lavabi durata: 10 min portata: 6 l/min

x 18

N° lavabi cucina durata: 10 min portata: 12 l/min

x 13

N° vasche da bagno contenuto: 170 l

Richiedi Informazioni

Modulo richiesta informazioni

Si prega di compilare il modulo in ogni suo campo.

Panoramica

scaldacqua ad accumulo a condensazione
camera di combustione stagna
serbatoio vetroporcellanato internamente (doppia smaltatura)
protezione da corrosione con anodo di magnesio
bruciatore premix multigas in acciaio inox
scambiatore in acciaio inox AISI 316 ad alta efficienza
predisposto per gas naturale (metano) e possibilità di conversione a propano
facile installazione, a pavimento
possibilità di diverse configurazioni di scarico fumi (coassiale orizzontale, sdoppiato); è obbligatorio utilizzare kit di scarico originali forniti dal costruttore
accensione elettronica
isolamento in poliuretano espanso a cellule chiuse ad elevato spessore

Componenti

Coibentazione in poliuretano espanso a cellule chiuse (spessore 5 cm)
Valvola di sicurezza da sovrapressione
Serbatoio in lamiera di prima scelta con trattamento interno di doppia smaltatura
Anodo
Flangia d’ispezione
Pompa acqua
Flussostato
Entrata gas
Ventilatore
Display Comandi
Scarico fumi

Specifiche

Capacità nominale serbatoio	L	856
Peso a vuoto	kg	272
Peso a pieno	kg	1128
Portata termica nominale [Qn]	kW	25,0
Portata termica minima [Qm]	kW	8,5
Potenza termica nominale [Pn]	kW	24,5
Potenza termica minima [Pm]	kW	8,3
Consumo gas [G20]	m³/h	2,7
Temperatura fumi [G20]	°C	68
Rendimento (PCI) [G20]	%	108
Emissioni di ossidi d'azoto [NO_x]	mg/kWh	53
Livello di potenza sonora [LWA]	dB	53
Classe di efficienza energetica		A
Efficienza energetica [ηwh]	%	116
Profilo di carico		XXL
Consumo annuo di en. elettrica [AEC]	kWh	22
Consumo giorn. di en. elettrica [Q_elec]	kWh	0,10
Consumo annuo di gas [AFC]	GJ	16
Consumo giornaliero di gas [Q_fuel]	kWh	21,0
Acqua miscelata a 40° [V40]	L	1320
T fredda	°C	15
T accumulo	°C	80
Produzione in continuo [ΔT=25°C]	l/h	841
Produzione in continuo [ΔT=50°C]	l/h	420
Tempo di riscaldamento [ΔT=25°C]	min	61
Tempo di riscaldamento [ΔT=50°C]	min	122
Quantità d’acqua unico prelievo [ΔT=25°C]	L	2.230
Quantità d’acqua unico prelievo [ΔT=50°C]	L	1.110
Quantità d’acqua prima ora [ΔT=25°C]	L	3.071
Quantità d’acqua prima ora [ΔT=50°C]	L	1.530
Caratteristiche elettriche	V/Hz	230V ~ 50Hz
Assorbimento elettrico	W	51
Grado di protezione IP	IP	21
Dimensioni (l x p x h)	mm	920x1190x2114
Entrata acqua fredda [F]	in	1 e 1/4
Uscita acqua calda [C]	in	1 e 1/4
Ingresso gas [G]	in	3/4
Ricircolo [R]	in	1 e 1/4
Pz. Imballo		1
Peso Imballo	Kg	297
Dimensioni Imballo [l x p x h]	mm	1030x1300x2170

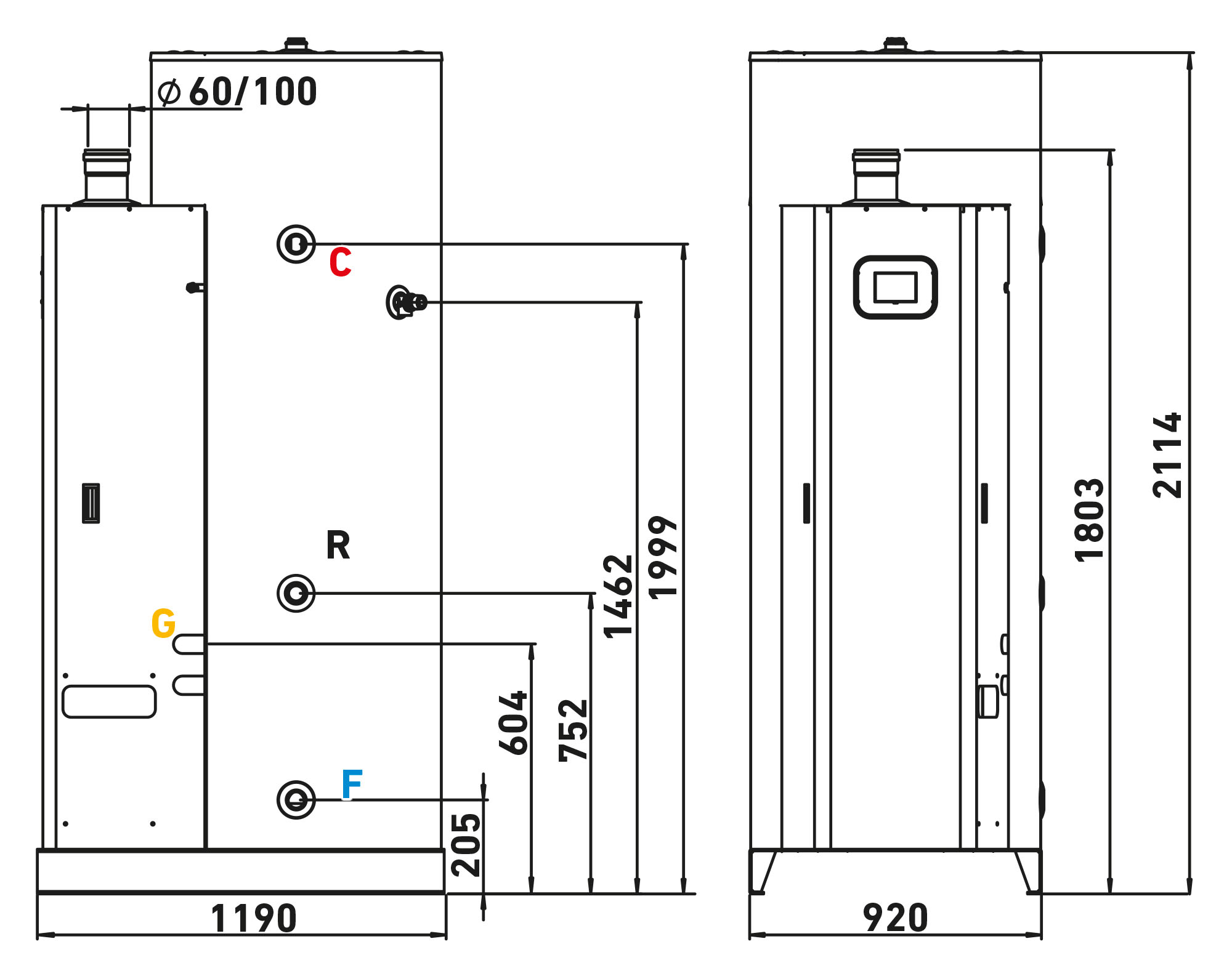

Dimensioni

Downloads

WHC Manuale d'installazione, d'uso e manutenzione

DWG WHC900

Certificato EN-89:2015 WHC

Scheda tecnica WHC900

WHC900 - ERP

Scarico fumi

La caldaia è fornita di serie senza kit di scarico. Nella tabella seguente sono esposti i kit disponibili per questo apparecchio.
Usare solo i kit originali forniti dal costruttore (da acquistare separatamente a seconda del tipo di scarico che si vuole realizzare).

AKIT11

Kit di scarico coassiale orizzontale Ø60 / 100
C1

Contenuto

Curva PP Ø60 a 90° M/F
Curva PP Ø100 a 90° M/F
Guarnizione EPDM Ø60
Guarnizione EPDM Ø100
Terminale Aspirazione/ Scarico Ø60 / 100
Molla centraggio Ø60 / 100
Rosone in silicone Ø100
Tubo PP nero Ø60X810 M/M - UV resistente
Tubo PP Ø60 x 1000 M/F
Tubo PP Ø100 x 750 M/M

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT11-01	Prolunga coassiale Ø60/100 L= 500
	AKIT11-02	Prolunga coassiale Ø60/100 L= 1000
	AKIT11-03	Prolunga coassiale Ø60/100 L= 2000
	AKIT11-04	Curva coassiale Ø60/100 a 45°
	AKIT11-05	Curva coassiale Ø60/100 a 90°

AKIT13

Kit di scarico coassiale orizzontale Ø80 / 125
C1

Contenuto

Curva ALL Ø 125 a 90° M/F
Guarnizione EPDM Ø80
Guarnizione EPDM Ø125
Kit terminale coassiale aspirazione/scarico Ø80 / 125
Molla centraggio Ø80 / 125
Riduzione PP Ø60 M / Ø80 F
Riduzione coassiale Ø125 / 100
Tubo PP Ø80 x 500 M/F
Tubo ALL Ø125 x 500 M/F

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT13-01	Prolunga coassiale Ø80/125 L= 500
	AKIT13-02	Prolunga coassiale Ø80/125 L= 1000
	AKIT13-03	Prolunga coassiale Ø80/125 L= 2000
	AKIT13-04	Curva coassiale Ø80/125 a 45°
	AKIT13-05	Curva coassiale Ø80/125 a 90°

AKIT12

Kit di scarico sdoppiato orizzontale Ø80 / 80
C4,C5,C8

Contenuto

Curva PP Ø80 a 90° M/F
Griglia aspirazione Ø80 INOX
Griglia scarico fumi Ø80 INOX
Guarnizione EPDM Ø80
Sdoppiatore da Ø80 - 80 a coassiale Ø60 / 100
Rosone in silicone Ø80
Tubo PP Ø80 x 1000 M/F
Tubo PP Ø80 x 1000 M/M

Dimensioni e limiti d'utilizzo

Accessori e prolunghe

Foto	Codice
	AKIT12-01	Prolunga Ø80 L= 250
	AKIT12-02	Prolunga Ø80 L= 500
	AKIT12-03	Prolunga Ø80 L= 1000
	AKIT12-04	Prolunga Ø80 L= 2000
	AKIT12-05	Curva Ø80 a 45°
	AKIT12-06	Curva Ø80 a 90°
